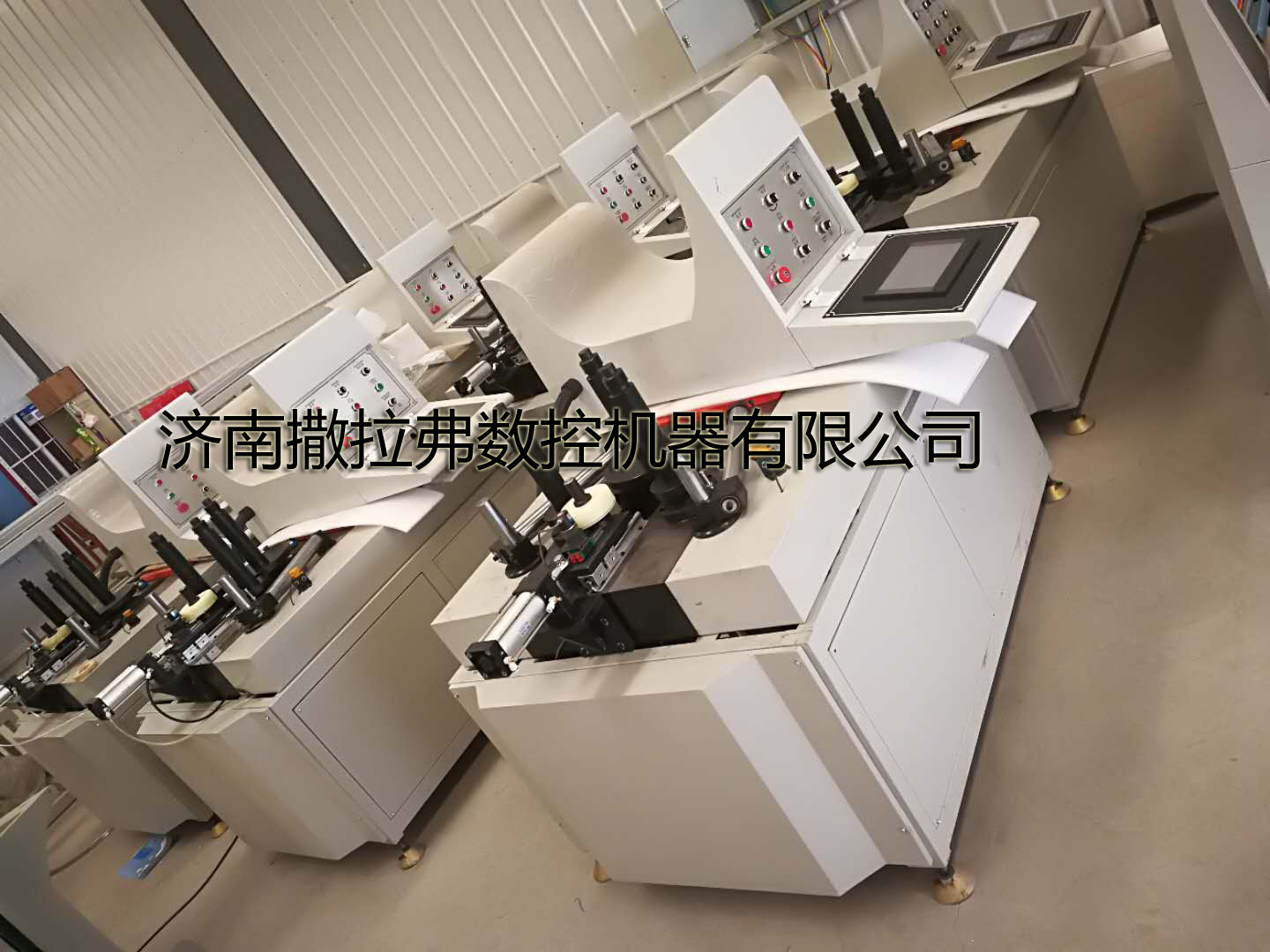

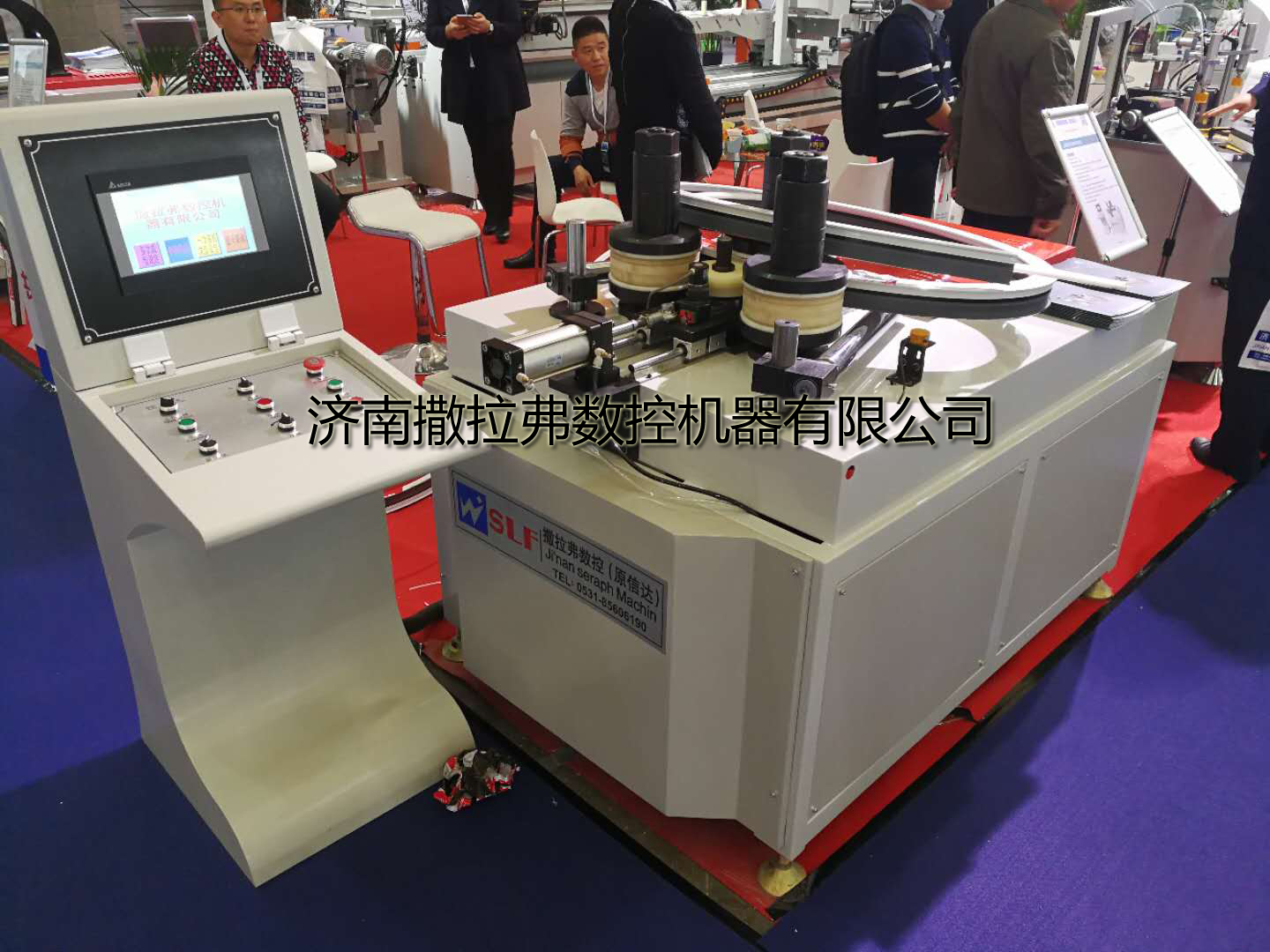

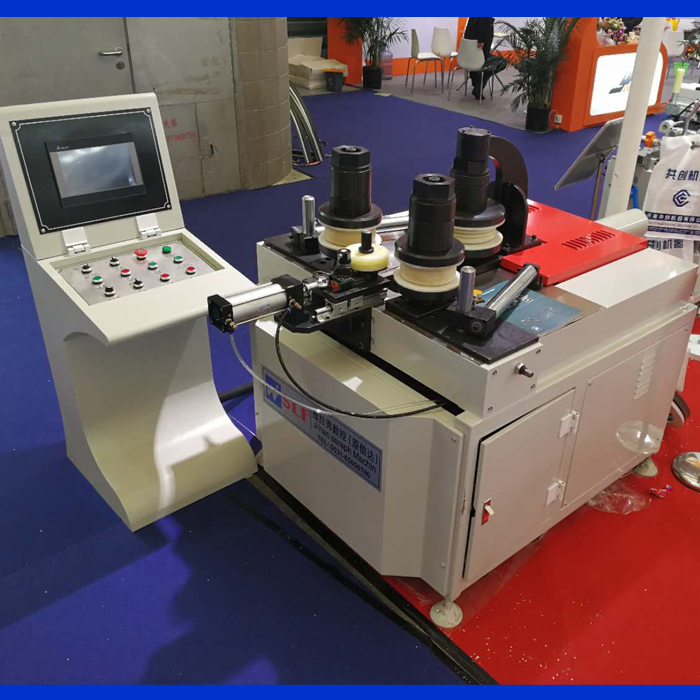

1该机床床身采用高强度球墨铸铁整体铸造而成，经有限元分析，受力部位加强筋设计，并经退火处理消除内应力，整机有足够的强度和刚性及耐磨性，防永久性变形。
2两下辊回转臂和上辊轴承架为38铬钼铝调质加高频淬火,增加本身刚性,强度和耐磨性。
3采用先进可靠的弧线摆动式结构，具有端部预弯功能，两个下辊围绕回转中心（上辊）做弧线升降运动并由数控显示其位移量精确弯制所需半径，配合四辊辅助机构，弯曲时更好的减少直线段的长度。
4三个工作辊均为主动辊，由三个*的回转总成（电机+精密行星减速机）直接驱动，减少传动损耗，传动高效，并由变频调速保证三辊同步回转。
5三辊主动轴选用二次电渣重熔氮化钢，加工工序十多道。三辊回转系均采用刚性好，精度高的进口volvo推力滚子轴承支撑，其中两下辊更是采用滑动和滚动相结合的复合支撑，转动摩擦小，损耗小，热变形小，精度保护性好，寿命长！
6机床两侧有机械托辊，可防非对称型材在卷弯过程中所产生的扭曲变形，有利于保证非对称截面型材卷弯质量。同时也具有控制螺旋形型材之螺距。
7彩色PLC触摸显示屏一体机控制器，便于操作者高效工作和观察控制成形过程。
8回转电动和液压位移驱动：一次上料完成，各种异型材（角钢、槽钢、H型钢、圆钢等）端部预弯和回转弯曲成型，可将各种型材弯曲成所需要的圆形、弧形、螺旋形、椭圆形等预定曲率工件。
9可提供特殊附件：无
10模具选用Gr15材料，并经高频淬火处理延长使用寿命。
11彩色触摸屏+PLC程序控制器，便于操作者高效工作和观察控制成形过程。
12机床所有转动面均为滚动接触（volvo推力滚子轴承），自动进油润滑，严禁使用铜套。
13机床所有滑动面均为铝青铜石墨相结合的耐磨件，并定时润滑。
14液压系统和电器系统外购件均采用国内外知名品牌保证整机质量，机床检验期间连续运转48小时工作无问题后再发货。
数控型材圈圆机杰出结构性能特点说明
| 结构名称 | 性能特点说明 |
三辊主动
（三个工作辊均为主动辊，由三个*的回转总成（变频电机+直连减速机）直接驱动） | 1.无马达漏油或液压阀芯堵塞卡死现象。
2.弯曲工作稳定高效，特别是小半径和螺旋弯曲时三辊同时给 力,无打滑现象。
3.三辊变频无极调速，可根据实际弯曲要求（如模具直径差较大），分别调节三个主动辊转速，避免受力不均匀和强制粗暴同步。 |
| 三轴侧固定装置 | 增加固定装置会有效防止三轴倾斜变形，增加耐久度和寿命，防止材料因机械结构的变动而变形 |
数显
（PLC+彩色触摸屏+位移光栅或位移编码器） | 1.位移精度到达±0.02mm。
2.彩色触摸屏使操作者观察控制成型过程。
3.100组记忆数据库。 |
| 机床两侧托辊 | 前后机械跳动装置,根据不同型材弯曲,不同调整 |
| 四轴定位系统 | 1. 增加有效摩擦，防止小半径弯曲和螺旋盘管时打滑现象的出现。
2. 封闭变形区域,最大程度减小型材变形 |
一、 数控型材圈圆机主要参数
| 名称 | 数值 | 单位名称 | 备 注 |
| 三辊回转 | 主动辊直径*高度 | 80/280 | Mm×mm |
|
| 三辊主动最大扭矩 | 5120 | N×M |
|
| 三辊主动驱动总功率 | 7.5 | KW |
|
| 主动辊转速 | 1-10 | r/min |
|
| 理论模具直径 | 110-200 | mm |
|
| 两端最小直线段 | 175 | mm |
|
| 下辊位移 | 下辊位移（油缸）额定推力 | 25 | T |
|
| 下辊位移定位精度 | 0.02 | mm |
|
| 下辊位移速度 | 14.4 | M/min |
|
| 油泵最大压力 | 30 | Mpa |
|
| 体积 | 长×宽×高 | 2350*1450*1650mm | mm | 预算 |
| 重量 | 毛重 | 公斤 | 净重 | 公斤 |
|
|
| 1500kg |
|
一、 主要配置
| 序号 | 名称 | 厂家 | 备注 |
| 1 | 床身钢板 | 济钢 |
|
| 2 | 铸造件 | 济南铸造厂 |
|
| 3 | 工作辊 | 宝钢 |
|
| 4 | 减速机 | 台湾晟邦 |
|
| 5 | 传动轴承 | 哈轴 |
|
| 6 | 变频电机 | 台湾晟邦 |
|
| 7 | 滚轴丝杠 | 台湾万鑫 |
|
| 8 | 滚轴丝杠总成 | 台湾万鑫 |
|
| 9 | 人机界面（彩色触摸屏） | 台达 |
|
| 10 | 可编程控制器 |
|
| 11 | 旋转编码器 | 瑞普 |
|
| 12 | 其他电器元件
交流接触器等 | 正泰 |
|
二、 乙方提供的技术资料
1.机床部分图纸，易损件、易耗件明细《含电器原理图，电气布线图》。
2.安装及使用维护说明书。
3.机床出厂合格证，装箱单。
三、 安装、调试、验收。
1. 乙方将机床运达甲方时，由乙方负责安装调试，甲方配合。
2. 试弯型材合格，各项技术性能指标达标，视为验收合格，双方在验收单上签字。
四、 培训、质量保证及售后服务
1. 免费在甲方现场培训甲方机床操作人员。
2. 乙方向甲方免费提供根据甲方产品图纸设计的经验证正确的两套随机模具，由甲方选定。
3. 乙方承诺根据甲方不同产品图纸，永久免费向甲方提供模具的设计图纸及CAD2007电子版本。
4. 整机质保1年，在质保期内免费处理设备因乙方质量问题而引起的故障，2年后5年内只收成本费用上门服务。
5. 接到甲方报修电话，乙方应主动响应和回复，48小时内派专家现场服务。
六、售后承诺
尊敬的客户：
您好！
承蒙您惠购 撒拉弗数控滚弯机系列产品，谨致谢意！为了保护您的合法权益，免除您的后顾之忧，向您做出下述YH2601-CNC重型数控滚弯机系产品标准保修服务承诺，并在您需要时依此向您提供：
1、本公司严格按JB/T 8777-1998及ISO9001国家标准、合同及技术要求选择最佳方案，承诺本设备加工的零部件质量达到产品图纸要求，并全面对过程质量进行跟踪监控、检验，确保产品质量。
2、建立用户服务技术档案（相关信息我们均录入到产品数据库，用户可使用正确的“产品编号”进行在线查询）。以备售后跟踪服务。本公司根据客户要求，选用最佳的技术方案及设备，确保质量可靠，性能优良，价格合理，满足客户要求。
3、本公司产品，实行三包，质保1年，终身维护。自设备调试好后1年内，公司为您提供免费上门服务，不收取任何费用。2年后5年内，提供上门服务，更换的零部件按出厂成本价收取。5年后，提供上门维修服务，合理收取维修费用。接到买方报修电话后，卖方应立即响应和回复,一般问题6小时解决,疑难问题在48小时内派专家赶到现场,直至问题解决。
4、凡售出的产品均向用户(买方)提供产品使用说明书、产品合格证明书、装箱单及设备详细操作规程訾筹等技术资料，并免费在买方现场为用户操作人员进行培训，时间、人数不限，直至教会为止。
5、买方采购卖方设备后，卖方应根据买方产品图纸，免费向买方提供一套随机模具，规格由买方选定;此模具加工的产品需满足买方的产品图纸要求。
6、卖方承诺:将根据买方不同产品图纸，永久免费向买方提供模具图纸的设计，买方要求提供CAD2007电子版本。
7、卖方承诺：所卖设备保证在室温零下14度及零上50度时加工精度不失真；卖方承诺：所卖设备满足买方产品各种异型材（材质包括铝合金、不锈钢、碳钢等）的加工，以及卖方提供的能力参照表中各种钢型材的加工，并保证型材两端头最小直线段距离不得大于175mm。
