4.1该机床床身采用高强度球墨铸铁整体铸造而成，经有限元分析，受力部位加强筋设计，并经退火处理消除内应力，整机有足够的强度和刚性及耐磨性，防永久性变形。
4.2两下辊回转臂和上辊轴承架为38铬钼铝调质加高频淬火,增加本身刚性,强度和耐磨性。
4.3采用先进可靠的弧线摆动式结构，具有端部预弯功能，两个下辊围绕回转中心（上辊）做弧线升降运动并由数控显示其位移量精确弯制所需半径，配合四辊辅助机构，弯曲时更好的减少直线段的长度。
4.4三个工作辊均为主动辊，由三个*的回转总成（电机+精密行星减速机）直接驱动，减少传动损耗，传动高效，并由变频调速保证三辊同步回转。
4.5三辊主动轴选用二次电渣重熔氮化钢，加工工序十多道。三辊回转系均采用刚性好，精度高的进口volvo推力滚子轴承支撑，其中两下辊更是采用滑动和滚动相结合的复合支撑，转动摩擦小，损耗小，热变形小，精度保护性好，寿命长！
4.6机床两侧有机械托辊，可防非对称型材在卷弯过程中所产生的扭曲变形，有利于保证非对称截面型材卷弯质量。同时也具有控制螺旋形型材之螺距。
4.7彩色PLC触摸显示屏一体机控制器，便于操作者高效工作和观察控制成形过程。
4.8回转电动和液压位移驱动：一次上料完成，各种异型材（角钢、槽钢、H型钢、圆钢等）端部预弯和回转弯曲成型，可将各种型材弯曲成所需要的圆形、弧形、螺旋形、椭圆形等预定曲率工件。
4.9可提供特殊附件：无
4.10模具选用Gr15材料，并经高频淬火处理延长使用寿命。
4.11彩色触摸屏+PLC程序控制器，便于操作者高效工作和观察控制成形过程。
4.12机床所有转动面均为滚动接触（volvo推力滚子轴承），自动进油润滑，严禁使用铜套。
4.13机床所有滑动面均为铝青铜石墨相结合的耐磨件，并定时润滑。
4.14液压系统和电器系统外购件均采用国内外知名品牌保证整机质量，机床检验期间连续运转48小时工作无问题后再发货。
4.15所有焊接件和零部件均热处理，最大承载力为额定能力的2倍，使用设计年限为30年，质保5年。
数控型材圈圆机杰出结构性能特点说明| 结构名称 | 性能特点说明 |
三辊主动
（三个工作辊均为主动辊，由三个*的回转总成（变频电机+精密行星减速机）直接驱动） | 1.无马达漏油或液压阀芯堵塞卡死现象。
2.弯曲工作稳定高效，特别是小半径和螺旋弯曲时三辊同时给 力,无打滑现象。
3.三辊变频无极调速，可根据实际弯曲要求（如模具直径差较大），分别调节三个主动辊转速，避免受力不均匀和强制粗暴同步。 |
弧线结构
（两侧辊围绕中辊做摆动弧线升降运动得到弯曲力） | 1.两侧辊摆动升降运动无斜道轨直线运动磨损现象。
2.具有预弯功能。
3.直线段随卷制的直径变小而减小。 |
数显
（PLC+彩色触摸屏+位移光栅或位移编码器） | 1.位移精度到达±0.01mm。
2.彩色触摸屏使操作者观察控制成型过程。
3.100组记忆数据库。 |
| 机床两侧托辊 | 前后机械跳动装置,根据不同型材弯曲,不同调整 |
| 中辊辅助辊 | 1. 增加有效摩擦，防止小半径弯曲和螺旋盘管时打滑现象的出现。
2. 封闭变形区域,最大程度减小型材变形 |

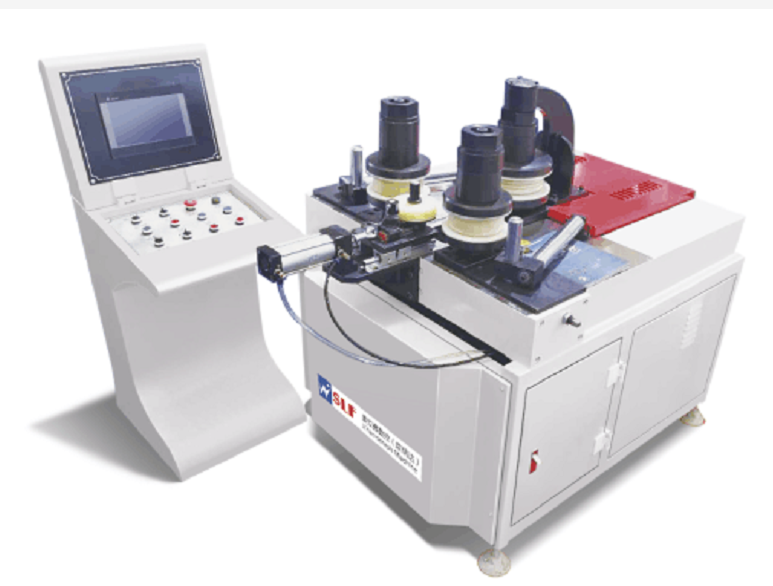

YH2601-CNC数控弯圆机|弯弧机|滚弯机|折弯机
YH2601-CNC数控弯圆机|弯弧机|滚弯机|折弯机
YH2601-CNC数控弯圆机|弯弧机|滚弯机|折弯机
四、 售后承诺
尊敬的客户：
您好！
承蒙您惠购 撒拉弗数控滚弯机系列产品，谨致谢意！为了保护您的合法权益，免除您的后顾之忧，向您做出下述YH401-CNC重型数控滚弯机系产品标准保修服务承诺，并在您需要时依此向您提供：
1、本公司严格按JB/T 8777-1998及ISO9001国家标准、合同及技术要求选择最佳方案，承诺本设备加工的零部件质量达到产品图纸要求，并全面对过程质量进行跟踪监控、检验，确保产品质量。
2、建立用户服务技术档案（相关信息我们均录入到产品数据库，用户可使用正确的“产品编号”进行在线查询）。以备售后跟踪服务。本公司根据客户要求，选用最佳的技术方案及设备，确保质量可靠，性能优良，价格合理，满足客户要求。
3、本公司产品，实行三包，质保1年，终身维护。自设备调试好后1年内（含），公司为您提供免费上门服务，不收取任何费用。2年后5年内，提供免费上门维修服务，更换的零部件按出厂成本价收取。5年后，提供上门维修服务，合理收取维修费用。接到买方报修电话后，卖方应立即响应和回复,一般问题6小时解决,疑难问题在24小时内派专家赶到现场,直至问题解决。
4、凡售出的产品均向用户(买方)提供产品使用说明书、产品合格证明书、装箱单及设备详细操作规程訾筹等技术资料，并免费在买方现场为用户操作人员进行培训，时间、人数不限，直至教会为止。
5、买方采购卖方设备后，卖方应根据买方产品图纸，免费向买方提供一套随机模具，规格由买方选定;此模具加工的产品需满足买方的产品图纸要求。
6、卖方承诺:将根据买方不同产品图纸，永久免费向买方提供模具图纸的设计，买方要求提供CAD2007电子版本。
设备采购前，买卖双方达成如下协议：卖方根据买方提供的产品图纸，先制作1套模具，再由买方向卖方提供1段产品相应材料(型材)，卖方用于试样；试样完成后卖方将加工好样件寄回给买方；买方收到样件将对样件进行验收，确认样件达到产品图纸要求后，买方将到卖方厂家进行实地考察，同时再带1段产品相应材料(型材)到卖方厂家进行现场验收加工；若现场验收加工达不到买方图纸要求，则卖方不收取任何费用（模具、设备等）。双方友好终止本协议；现场验收加工达到买方图纸要求，当即签订购销合同并提货。
7、卖方承诺：所卖设备保证在室温零下14度及零上50度时加工精度不失真；设备圈弧时无扭曲、变形、断裂、划伤等缺陷。设备圈弧后，任一面平整度精度±0.1mm，圈圆半径精度控制在±1mm。
8、卖方承诺：所卖设备满足买方产品各种异型材（材质包括铝合金、不锈钢、碳钢等）的加工，以及卖方提供的能力参照表中各种钢型材的加工，并保证型材两端头最小直线段距离不得大于175mm。
