数控滚弯机

价格
50000
服务热线
15866603466
收藏
  • 产品说明
  • 详情参数

公司名
undefined
undefined

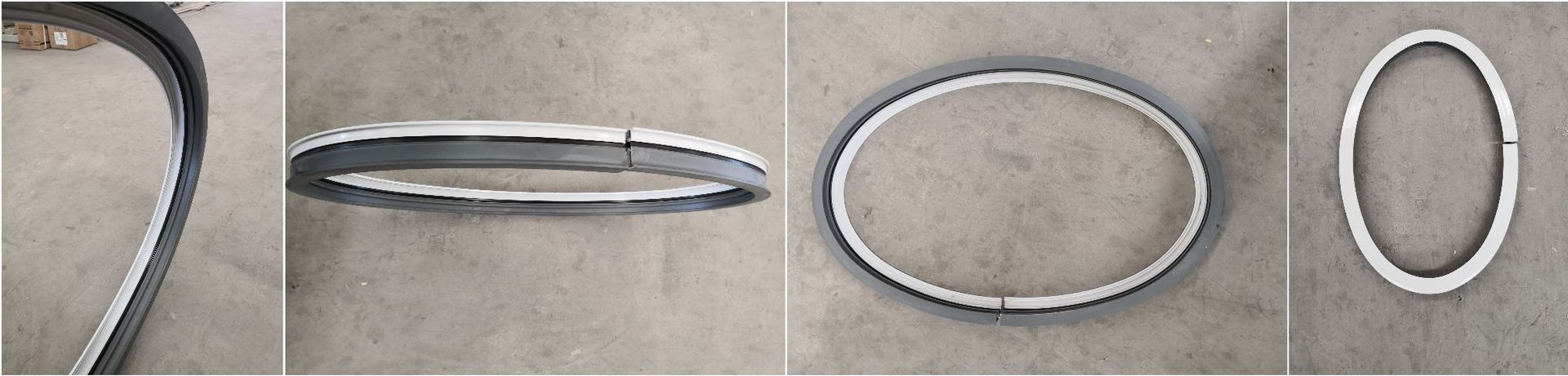

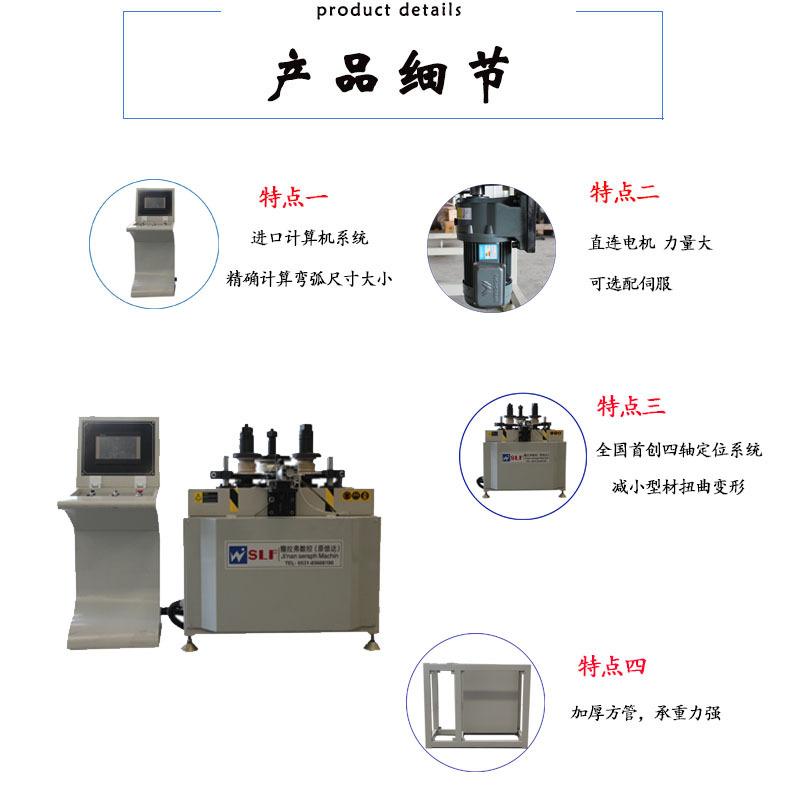

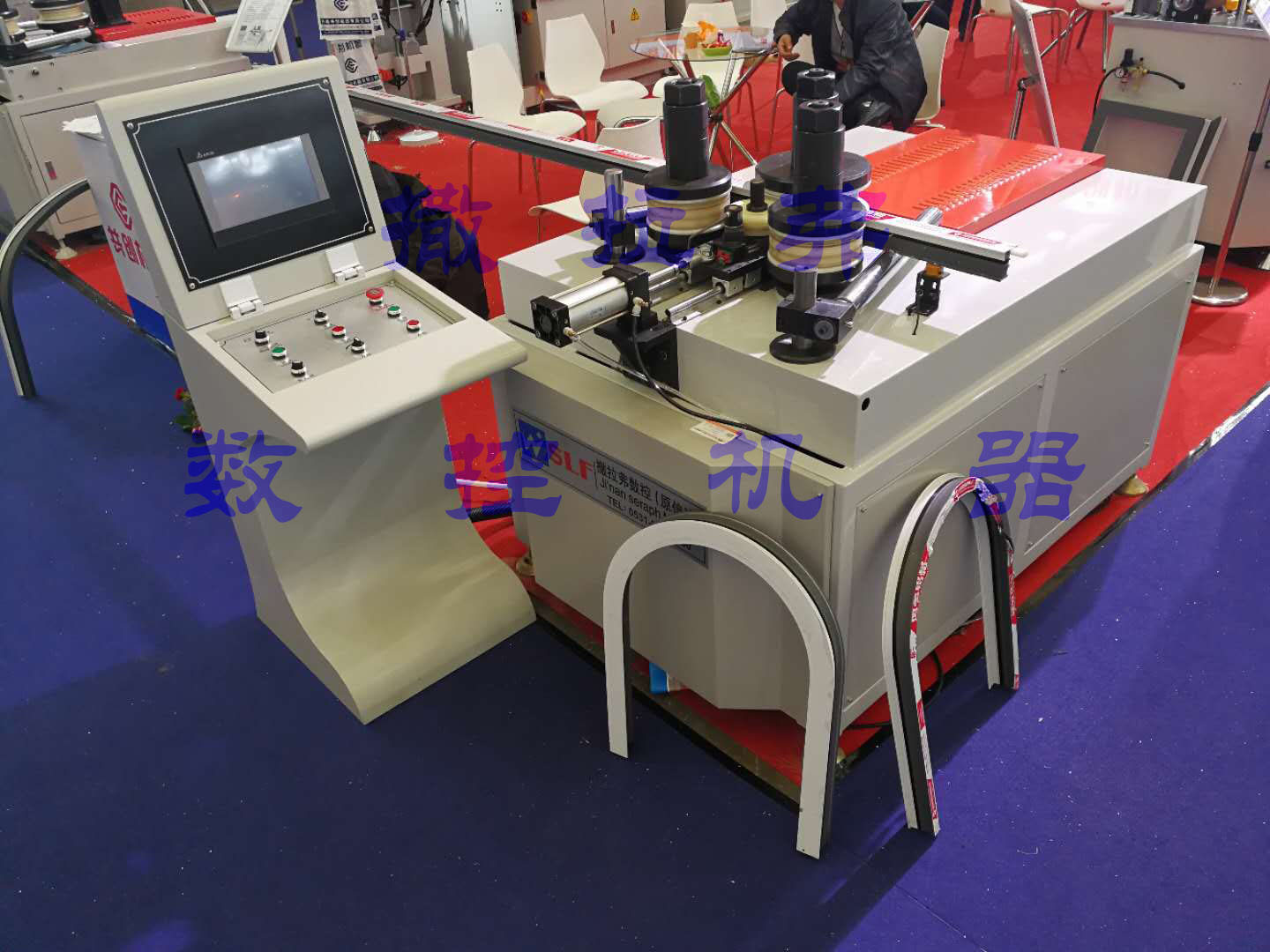

 YH201-CNC适用于各种金属型材弯圆,根据不同半径不同型材延展性,可选择一次成型和多次成型,完成适应于各种料的延展性伸缩,通过四轴定位系统,最大程度减小成型过程中的变形,可实现鸭蛋圆椭圆的完美一次成型,通过滚珠丝杠闭环变频电机控制系统,使中轴重复定位精度达到+-0.01mm。从而达到不规则圆的完美成型,本机器操作简单,需要半径大小数控掌握,效率高,准确度高,最大误差在2mm,能弯C型、U型、椭圆形、弹簧型、等形状。
undefined

基本参数

    最小弯弧半径:220mm

 固定轮中心距:350-650mm

       工作气压:0.4-0.8Mpa

滚轮模具最大直径:200mm

电机功率:3kw

主轴进给压力:20T

滚轴转速:1-14r/min

上轮定位精度:0.02mm

上轮定位精度:0.02mm

电源:380Hz

中轴重复定位精度达到+-0.01mm

上轮最大行程:280mm

机器重量:800kg~900kgkg

机器外形:(L*W*H)1800*1200*1400mm

undefined
undefined

9395375610_1990312261

9395384307_1990312261

产品优势标题
038cdf956a130ef6ac7256cb0abaf2

undefined


undefined

undefined

undefined

undefined

undefined



服务微信:wutuobang1918

undefined



服务电话:15866603466

服务邮箱:834712579@qq.com

声明

图片、价格、产品属性仅供参考,具体以设备实物为准。

因市场型材种类复杂,用户自行购买容易造成选择误区,故用户购买时,请先与用户联系后协商订购。谢谢



一、 供货主要技术参数。

名称

数值

单位名称

备注




主动辊直径*高度

60/280

Mm╳mm


三辊主动最大扭矩

2610

N╳M


三辊主动驱动总功率

5

KW


主动辊转速

1─7

r/min


理论模具直径

80-250

mm


两端最小直线段

170

mm



轴间:350mm;
轴径:60mm;
最大压力:20T;
总功率:5KW




下辊位移推力

18

KN


下辊位移动位精度

0.02

mm


下辊位移动速度

14.4

M/min


位移电机组

电机功率

1.5

KW


滚轴最大压力

20

T


滚轴额定工作压力

18

T


二、 机床主要技术性能

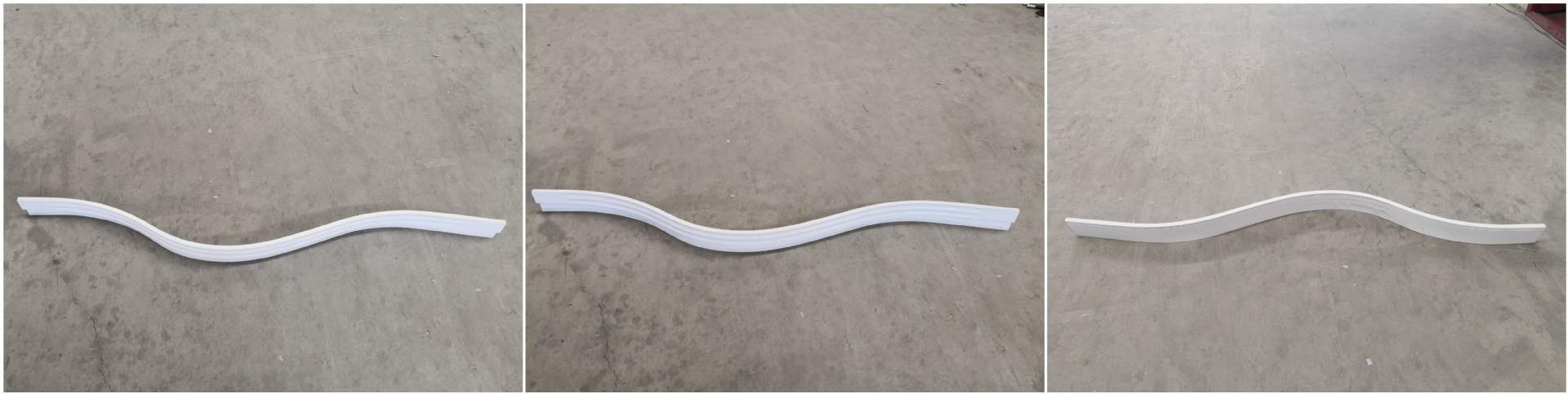

1、适用于各种金属型材弯圆,可实现变曲率,定曲率弯弧加工,最小弯曲半径为60mm。
2、能自动适应完成用于各种材料的延展性伸缩,最大程度的减小成形过程中的变形。
3、全新的机械传动和进给方式,避免了因温度的变化、油温变化所造成的弯弧误差。
4、数控控制,效率高,准确度高,能弯C型、U型、椭圆形、螺旋型多半径等形状。
5、弯弧时无扭曲,变形断裂,划伤等缺陷。



结构名称

性能特点说明

三辊主动
(三个工作辊均为主动辊,由三个*的回转总成(变频电机+精密行星减速机)直接驱动)

1. 采用台湾丝杠电机驱动,定位精度控制0.02mm内。
2. 弯曲工作稳定高效,特别是小半径和螺旋弯曲时三辊同时给力,无打滑现象。
3. 三辊变频无极调速,可根据实际弯曲要求(如模具直径差距较大),分别调节三个主动辊转速,避免受力不均匀和强制粗暴同步。

数显
(PLC+彩色触摸屏+位移光栅或位移编码器)

1. 位移精度到达±0.02mm。
2. 彩色触摸屏使操作者观察控制成形过程。
3. 100组记忆数据库。

机床两侧托辊

前后机械托料装置,根据不同型材弯曲,不同调整。

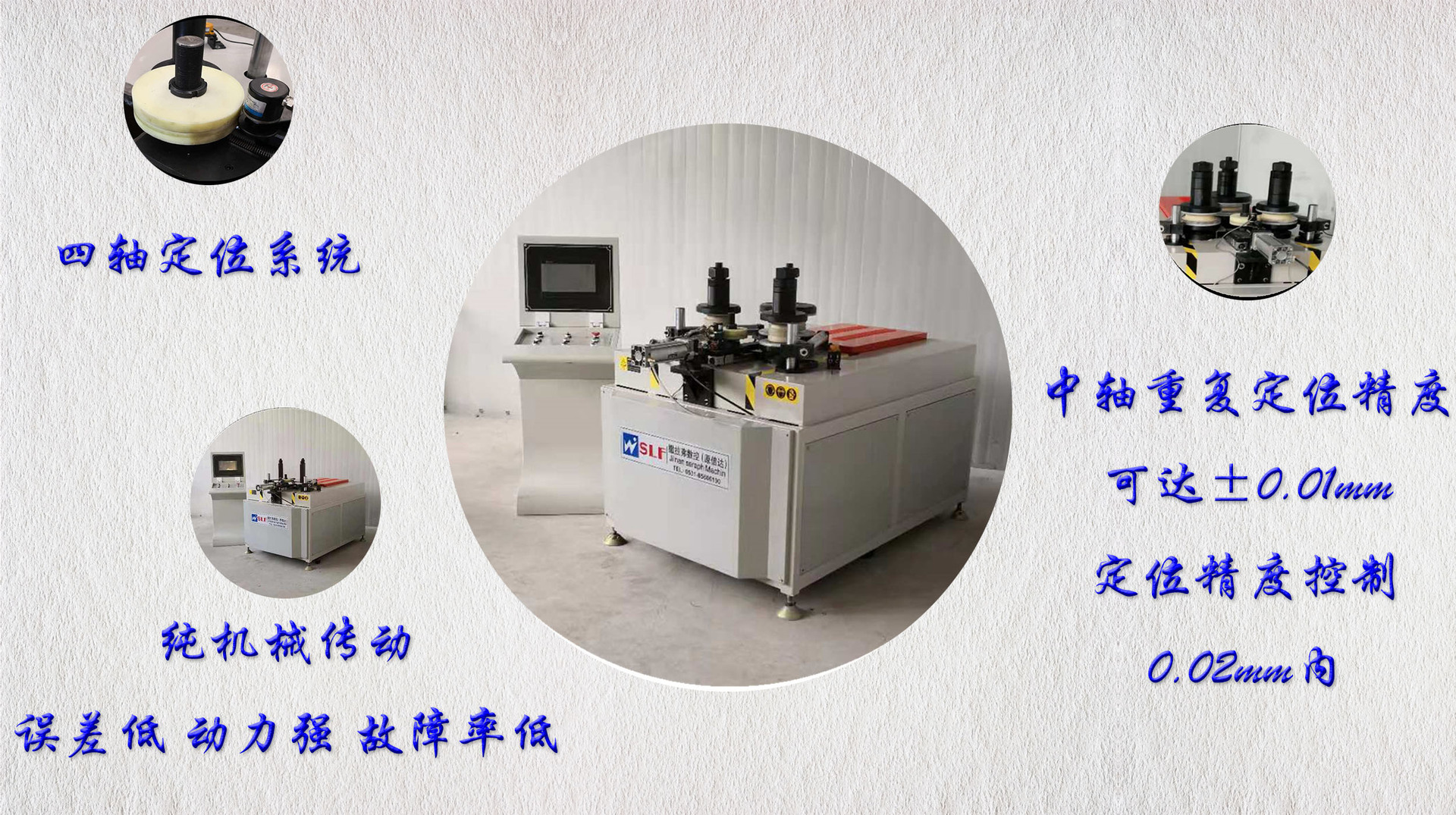

四辊定位

1. 增加有效摩擦,防止小半径弯曲和螺旋盘管时打滑现象的出现。
2. 封闭变形区域,最大程度减小型材变形。
